光纖安裝監控，首先要弄清楚，光纖在什么情況下用，就是模擬監控的視頻線傳輸不夠長，網絡監控的網線傳輸不夠長的情況下，需要長距離傳輸才使用光纖。
需要的設備，通常是監控設備一套就不多說了，另外需要光纖，終端盒，光纖跳線或尾纖，光纖收發器（成對）。
光纖跳線或者尾纖，通常有很多種接頭，我們安防監控上大多數用SC接頭，行業內也有稱之為方頭的。
光纖收發器是把電信號轉化成光信號傳輸，然后再把光信號轉化成電信號，傳到我們的接受端。
那具體如何連接？我們從硬盤錄像機端到攝像機終端的順序的連接方法如下：
硬盤錄像機--交換機--收發器--終端盒---終端盒--收發器--交換機--攝像機

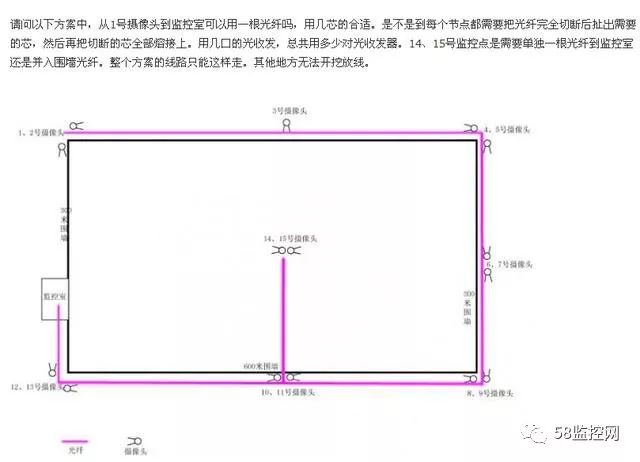

今天看網友有提問關于光纖監控布線的情況，他給出了監控點位圖，我根據這個點位圖來給大家簡單分析一下。
從網友提供的圖上看應該分為八個光纖點位，可以使用八芯以上光纖，每個點位熔一芯。
我簡單給繪制了一個拓?fù)鋱D
監控室：熔8芯，使用8臺單模單纖一光一電光纖收發器
1、2號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
3號攝像頭：熔1芯，使用1臺單模單纖一光一電光纖收發器
4、5號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
6、7號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
8、9號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
10、11號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
12、13號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
14、15號攝像頭：熔1芯，使用1臺單模單纖一光二電光纖收發器
正常這樣做就可以了，但是因為監控系統本身的重要性和出于設備穩定運行，備份冗余的原則，建議使用十六芯以上光纖，每個點位熔兩芯，使用一芯，備用一芯。監控室多預留出1-2臺光纖收發器，以防使用中有設備損壞，可以當場更換，避免耽誤設備正常運行?，F(xiàn)場攝像頭處建議使用一光四電光纖收發器，一個是為了以后設備擴展，二個是防止有端口損壞可以立即更換端口。
有網友肯定會說做備份成本就要提高了。其實像我們在施工中設備都會做一定備份，防止到客戶現場檢查出設備故障不能馬上維修耽誤使用等問題！這部分設備可以在做報價的時候就包含進去，并且給客戶講明，只要是重視監控系統的客戶都會同意的。 想了解更多關于無錫監控，無錫監控安裝的相關信息，請持續關注無錫市翔云智能科技有限公司，公司網址：www.wxxz2018.cn
